閥門智能定位器是氣動調節閥的關鍵附件之一，其作用是把閥門智能定位器裝置輸出的電信號變成驅動調節閥動作的氣信號。閥門智能定位器是具有閥門定位功能，既克服閥桿摩擦力，又可以克服因介質壓力變化而引起的不平衡力，從而能夠使閥門快速的跟隨，并對應于調節器輸出的控制信號，實現調節閥快速定位，提升其調節品質。本文重點講解赫爾法閥門智能定位器調試步驟，幫助大家掌握赫爾法閥門智能定位器。

一、閥門智能定位器的原理、作用

閥門智能定位器的原理:

閥門智能定位器通過自整定程序，使得閥門智能定位器的位置傳感器信號與閥位成對應比例關系，定位器處于穩定狀態。當反饋桿反饋閥門的開度位置發生變化時，定位器輸出氣源信號使得執行機構氣室壓力發生變化，從而推動執行機構的推桿運動，使閥桿定位到新的位置，閥門智能定位器的傳感器信號重新與閥位相對應，達到新的平衡狀態。

（1）用于對調節質量要求高的重要調節系統，以提高調節閥的定位準確及可靠性；

（2）安裝在于閥門兩端壓差大于1MPa的地方。通過加大氣壓增加啟動器的輸出力，克服流體對閥芯產生的異力降低行程中的誤差；

（3）為避免對外泄漏，當流動流體中包含高溫、高壓、低溫、有毒、易燃、易爆等狀態時通常會將填充物擠壓得十分嚴實，使用閥桿和填充物之間的摩擦力增加，此時再用定位器可克服時滯情況；

（4）當流體為粘性流體或流體中含有固體懸浮物時，使用定位器可以降低流體對閥桿移動的阻力；

（5）定位器還具備克服控制信號的傳遞滯后，改善閥門的動作反應速度；

（6）用來改善調節閥的流量特性；

（7）當單個調節器控制兩個執行器時可以使用兩個定位器，以一個低程動作，另一個高程動作。分別接受低輸入信號和高輸入信號，達到分程調節狀態。

二、赫爾法定位器的調試

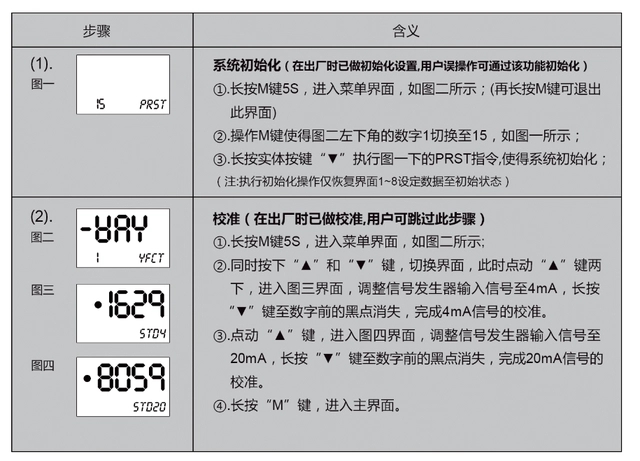

1、系統初始化與校準

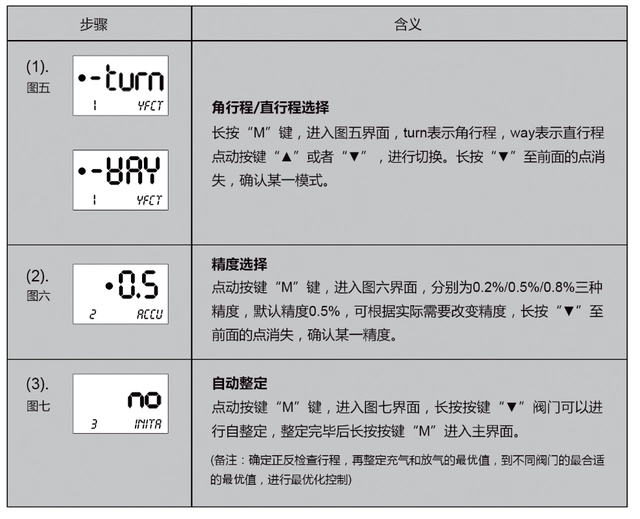

2、自動整定（系統初始化與校準之后進行）

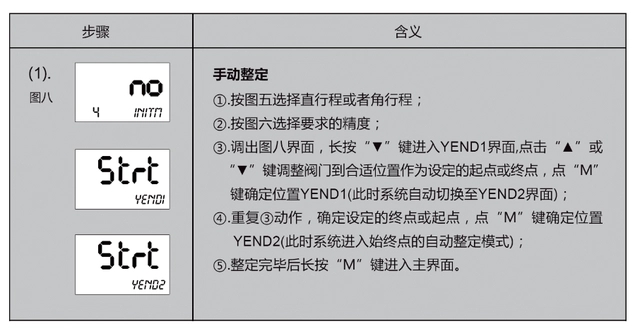

3、手動整定

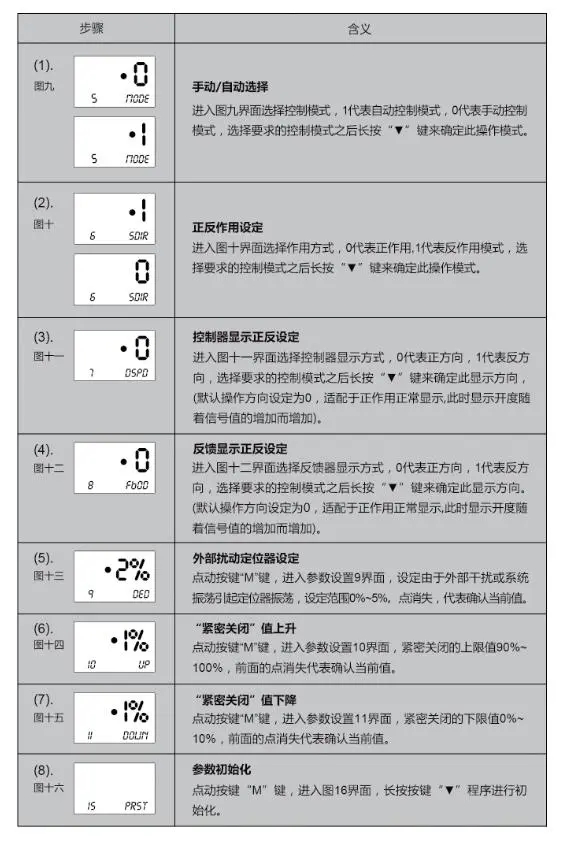

4、其他設定

三、定位器常見故障

1、閥門智能定位器有輸入信號但是沒有輸出信號:

（1）電磁鐵組件發生故障，建議換電磁鐵組件。

（2）供氣壓力不對，建議檢查氣源壓力。

（3）氣動放大器擋板零點調節過高，擋板遠離噴嘴。

（4）氣路堵塞。

（5）氣路連接有誤（包括放大器）。

（6）電/氣定位器輸入信號線正負極接反。

2、閥門智能定位器沒有輸入信號但是輸出信號一直大:

（1）氣動放大器擋板零點調節過低，擋板過于壓緊噴嘴。

（2）噴嘴堵塞。

（3）輸出壓力緩慢或不正常。會導致調節閥的膜頭受損、漏氣，造成有輸入信號但調節閥動作緩慢的故障，使調節閥達不到及時調節的效果，處理辦法檢查膜室，更換膜片嘴。

3、閥門智能定位器線性不好:

（1）反饋凸輪或彈簧選擇不當或者方向不對。

（2）反饋連桿機構安裝不好或者在某些位置有卡住的現象。

（3）噴嘴或擋板有異物。

（4）背壓有輕微泄漏現象。
